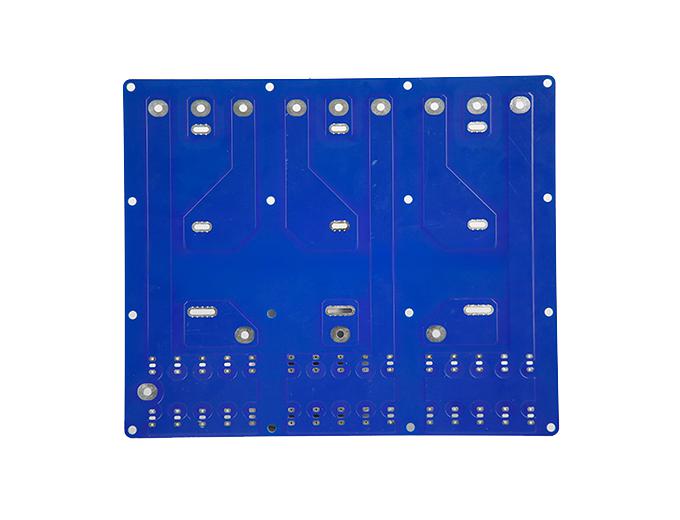

厚铜PCB电路板
日期：2025-10-21
浏览次数：20
日期：2025-10-21
浏览次数：20
加厚镀铜主要目的是保证孔内有足够厚的铜镀层，确保电阻值在工艺要求的范围以内。作为插装件是固定位置及确保连接强度；作为表面封装的器件，有些孔只作为导通孔，起到两面导电的作用。
PCB板层数： 10L
PCB板材料： FR4-生益
PCB板板厚： 3mm
铜 厚： 4Oz
字 符： 白字
表 面 处 理： 无铅喷锡
最 小 孔 径： 0.5mm
阻 焊 类 型： 蓝油
交 货 期 限： 最快12小时出样品，3-5天出货
特 点： 高可靠性
